配置项拓扑视图
概述
配置项拓扑视图是一个以"查询定义"为驱动的全局拓扑可视化模块。它把你在查询工作室中设计好的查询，直接渲染成一张可以交互的配置项关系网络图，让你站在业务视角纵观各类配置项之间的连接关系。
与配置项目录中的"配置拓扑"标签页不同——那里是从单个配置项出发查看它的上下游；配置项拓扑视图是从**一组配置项（一个查询定义）**出发，直接展示整片关系网络，适合做全局影响分析、架构梳理和拓扑巡检。
这个模块能帮你做什么：
- 不用写任何代码，选一个查询就能看到一张完整的关系拓扑图
- 在同一张图上同时看到不同类型配置项之间的连接（例如"哪些应用运行在哪批服务器上"）
- 从任意节点出发向外探索，按需把感兴趣的关联配置项逐层追加到图中
- 节点过多时一键切换到表格视图，用列表方式精确查看和导出实例数据
主要特性
- 查询驱动：左侧树状结构展示所有查询定义，按资源组分组，点选即查出对应配置项拓扑网络
- 双视图模式：图形视图看配置项拓扑 网络，表格视图看实例明细，一键切换
- 探索模式：从某个节点出发，按类型筛选或追加它的关联配置项，逐步扩展拓扑
- 关系编辑：在图上直接关联已有配置项、创建新的关联配置项或删除关系
- 多种布局：垂直层次、水平层次、力导向、同心圆四种自动布局算法
- 全屏与导出：全屏沉浸查看，支持把拓扑图导出为 PNG 图片

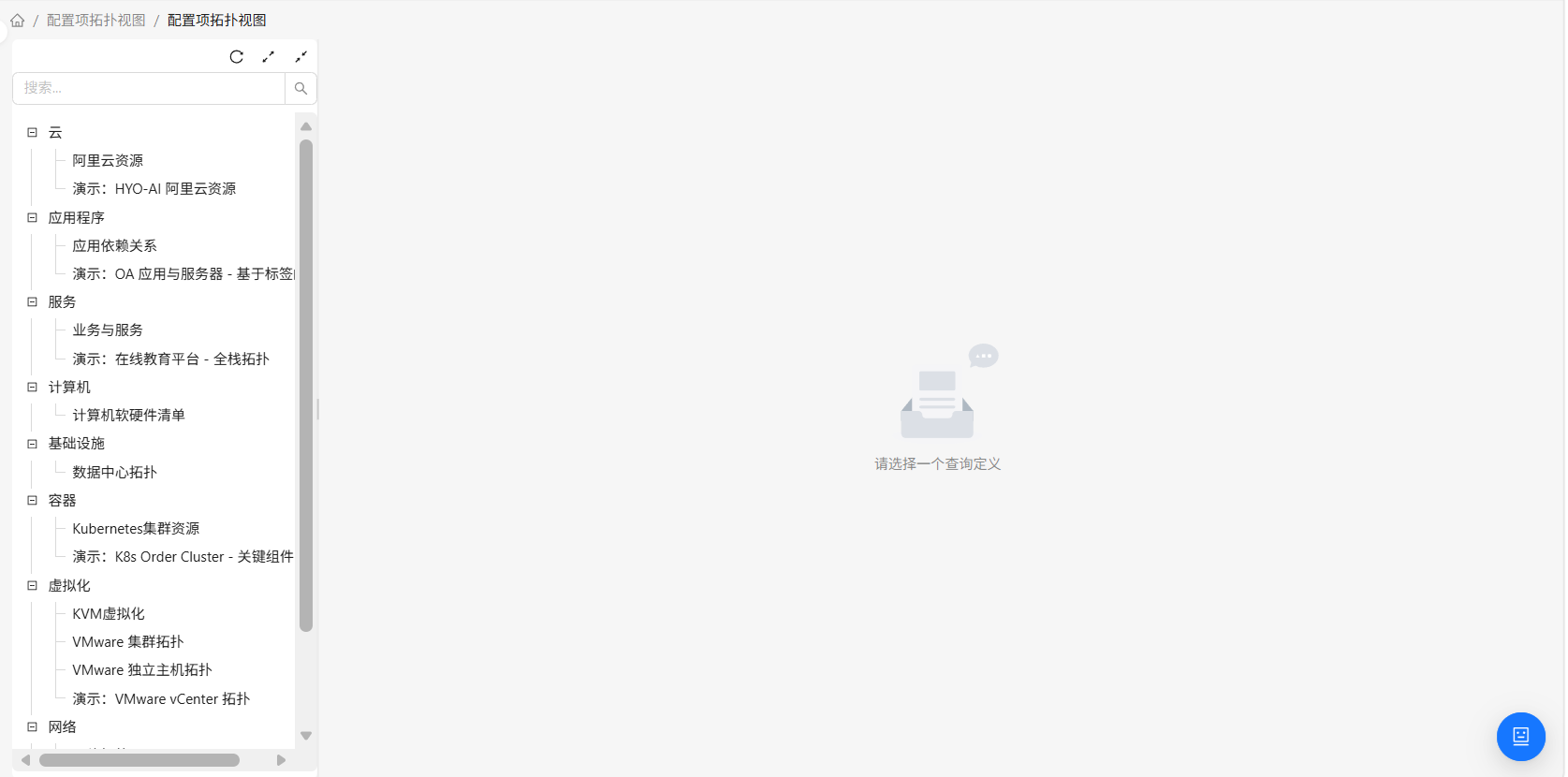

界面组织
配置项拓扑视图采用左右分栏布局：左侧是查询定义导航树，右侧是所选查询的拓扑可视化区域。
左侧：查询定义导航树
左侧导航树展示系统中所有可用的查询定义，按资源组分组组织：
- 分组节点：是查询定义所属的资源组，例如"默认分组"、"网络设备"等。点击分组节点可展开/折叠其下的查询
- 查询节点（叶子节点）：是具体的查询定义，例如"生产环境应用拓扑"、"所有数据库与宿主机"。点击一个查询节点，右侧即查询出对应的配置项拓扑图
导航树顶部提供：
- 搜索框：按名称快速过滤查询定义
- 刷新按钮：重新拉取查询定义列表（在查询工作室中新建或修改查询后，点这里可以让新查询出现在树中）
右侧：拓扑可视化区域
右侧区域根据是否选中查询、以及当前视图模式展示不同内容：
| 状态 | 显示内容 |
|---|---|
| 未选中查询 | 提示"请选择一个查询定义" |
| 选中查询（图形模式） | 配置项关扑图（默认） |
| 选中查询（表格模式） | 查询定义图 + 配置项实例列表 |
右侧顶部有一个视图模式开关（图形 / 表格），用于在两种视图之间切换。
如何使用
选择一个查询查看配置项拓扑
- 在左侧导航树中，展开目标查询所在的资源组
- 点击查询节点（例如"生产环境应用拓扑"）
- 右侧自动加载查询并查出对应的配置项拓扑图
- 浏览器地址栏会同步更新为该查询的专属链接，方便收藏或分享给同事
如果刚刚在查询工作室里新建了一个查询，但在左侧树中看不到，点击导航树顶部的"刷新"按钮即可。
搜索查询定义
当查询数量较多时：
- 在左侧导航树顶部的搜索框中输入查询名称的关键字
- 树会自动过滤，只保留名称中包含该关键字的查询
- 清空搜索框即可恢复显示全部查询
切换图形 / 表格视图
右侧顶部有一个开关，两端分别是"图形"和"表格"：
当拓扑数据量过大（超过系统配置的最大节点数，默认 500）时，系统会建议你切换到表格视图以获得更好的性能。
视图模式概览

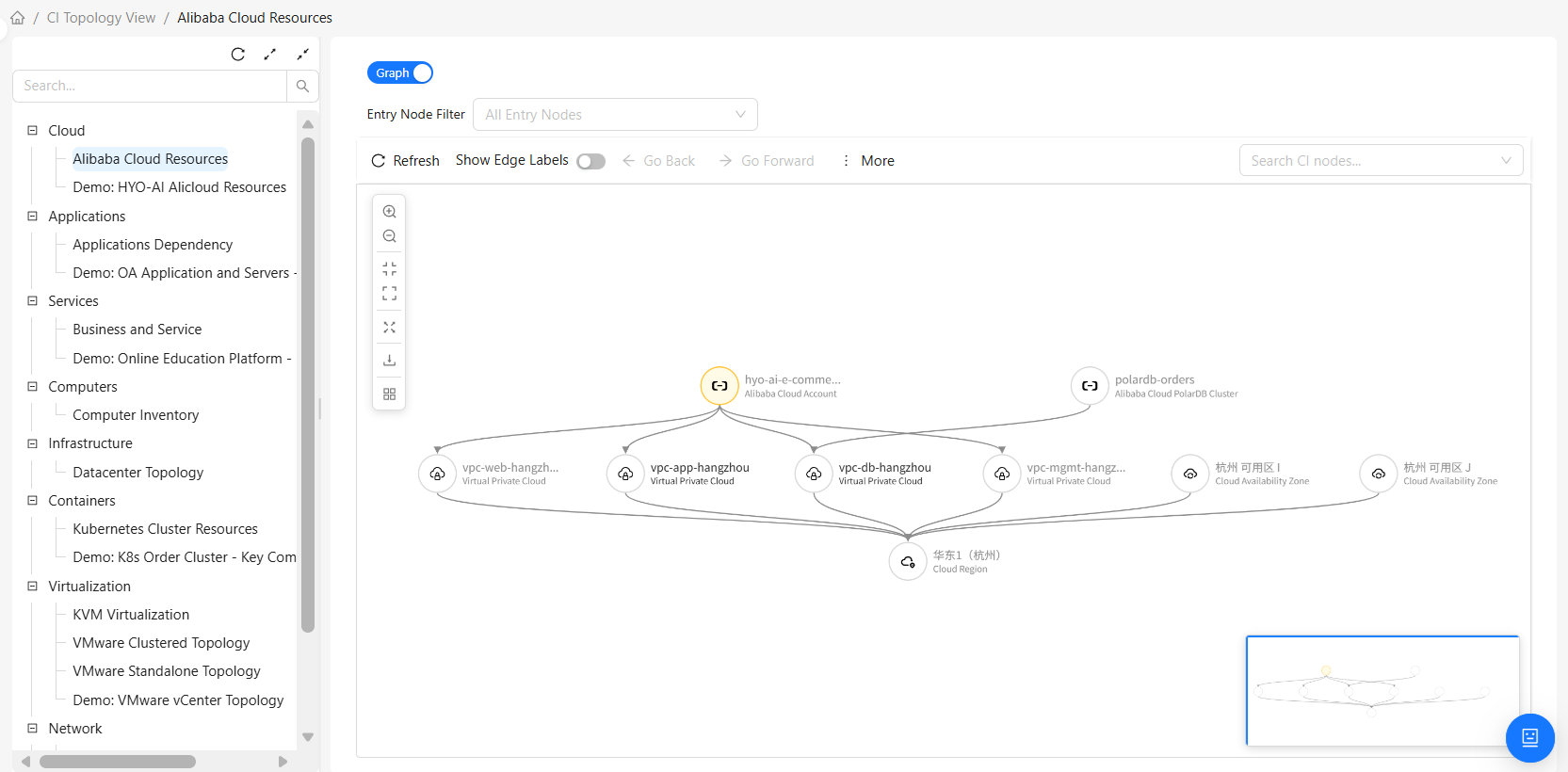

图形视图
以节点和连线的方式展示配置项关系拓扑网络。每个节点代表一个配置项实例，节点图标采用该节点对应的CI类型的标识图标；连线代表配置项之间的关系。适合做关系梳理、影响分析和架构浏览。
→ 详细操作请参考图形视图

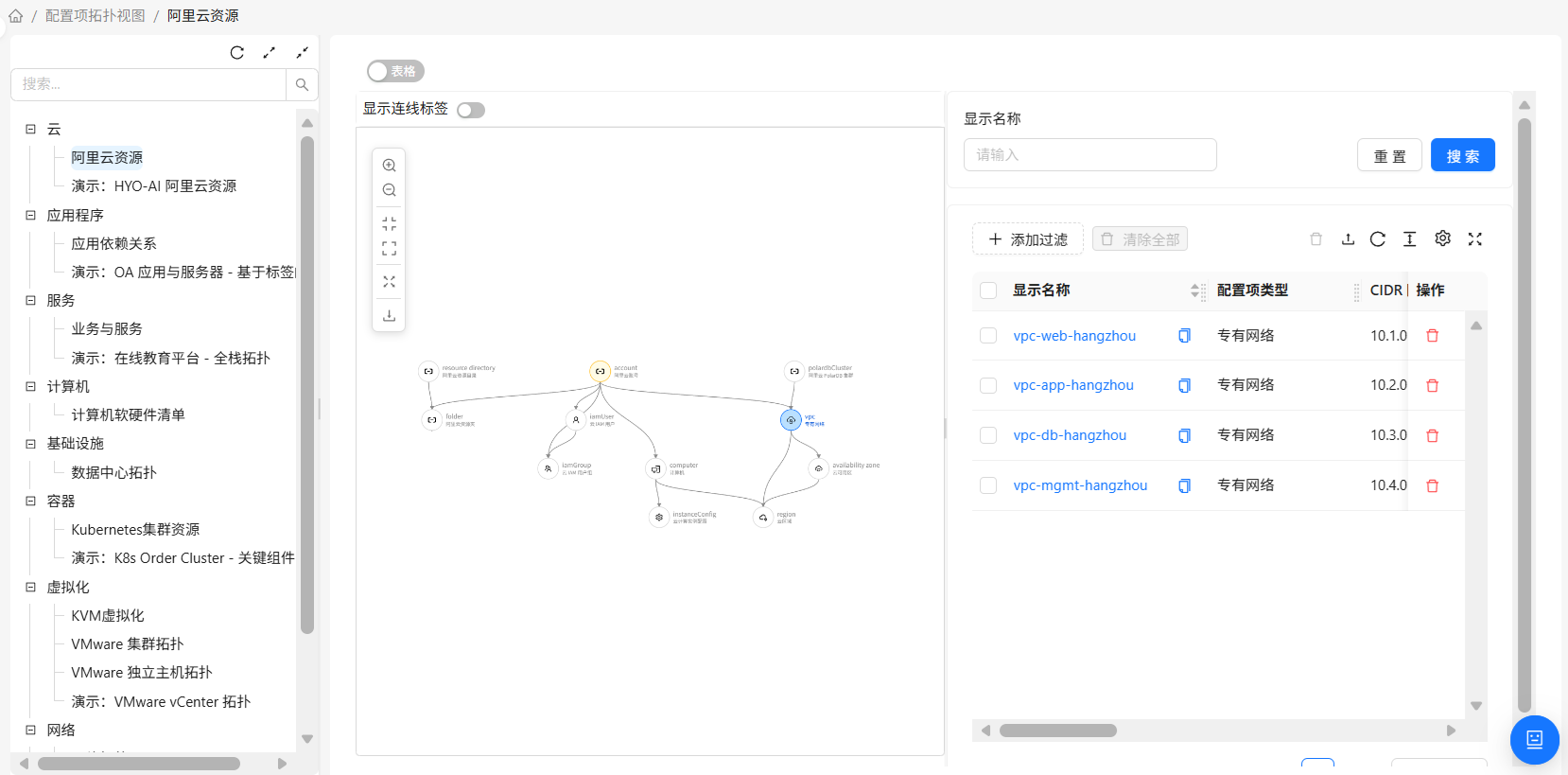

表格视图
左右分栏：左侧是查询的定义图（展示查询中包含哪些类型查询节点和关系），右侧是所选类型节点的配置项实例列表。适合精确查看每一类配置项的属性数据，并支持导出。
→ 详细操作请参考表格视图
权限说明
配置项拓扑视图的可见性由界面权限 配置项拓扑视图 控制。只有拥有该菜单权限的用户，才能在导航中看到并进入"配置项拓扑视图"。
进入页面后，图上的编辑类操作还会受到配置项示例资源（配置项）权限的细粒度控制：
| 权限 | 可执行的操作 |
|---|---|
| 只读访问权限 | 浏览拓扑图、切换视图、搜索节点、查看节点/关系详情、导出图片、导出实例数据 |
| 完全访问权限 | 在以上基础上，可"关联已有配置项"、"创建关联配置项"，‘删除关系"等配置项的增删改操作 |
如果你看不到"关联已有配置项""创建关联配置项""删除"等按钮，说明当前账号没有完全访问权限，请联系系统管理员。
